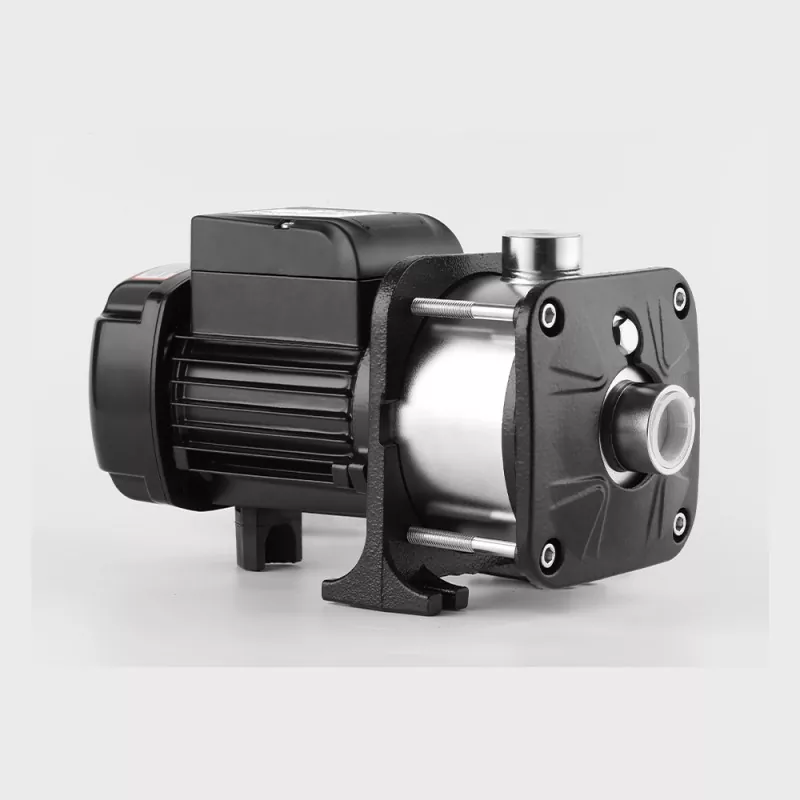

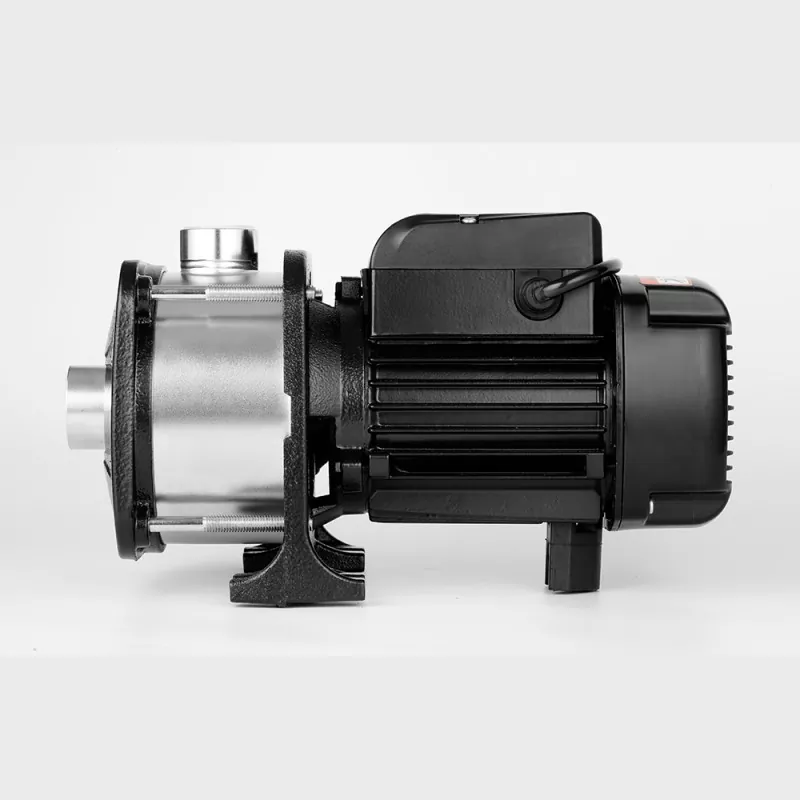

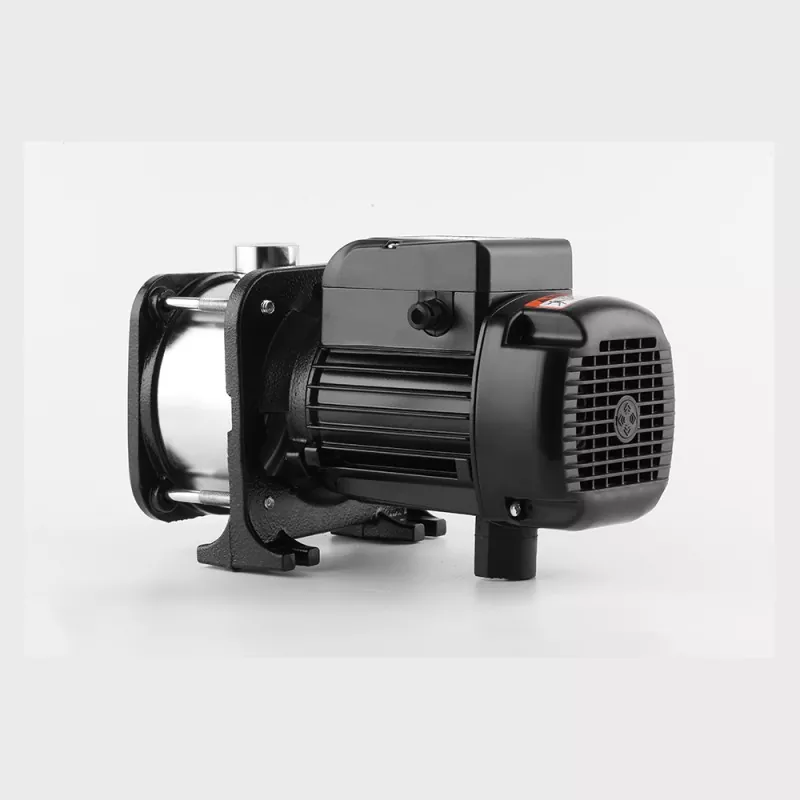

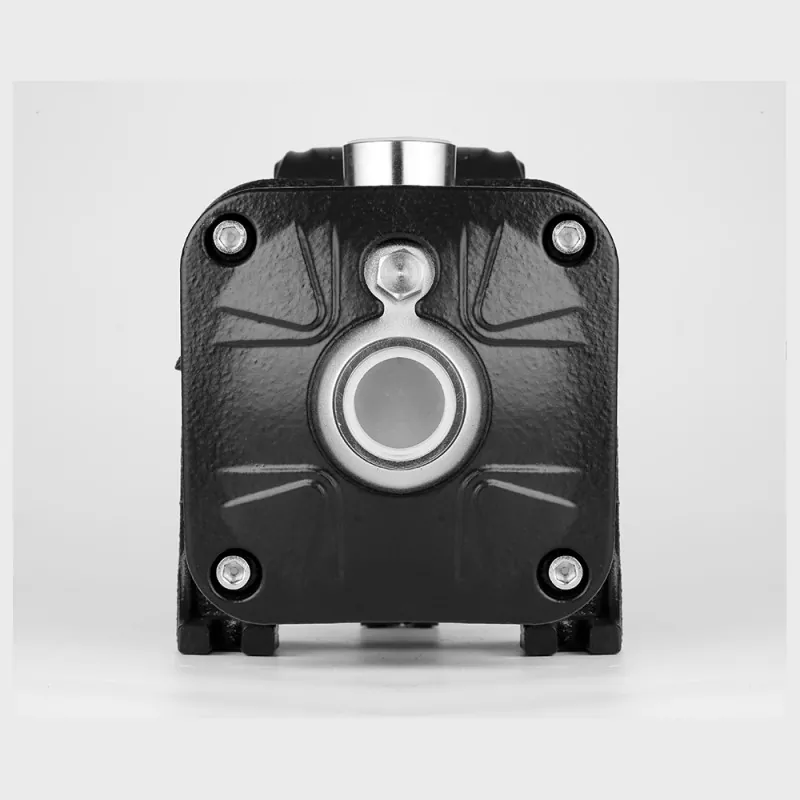

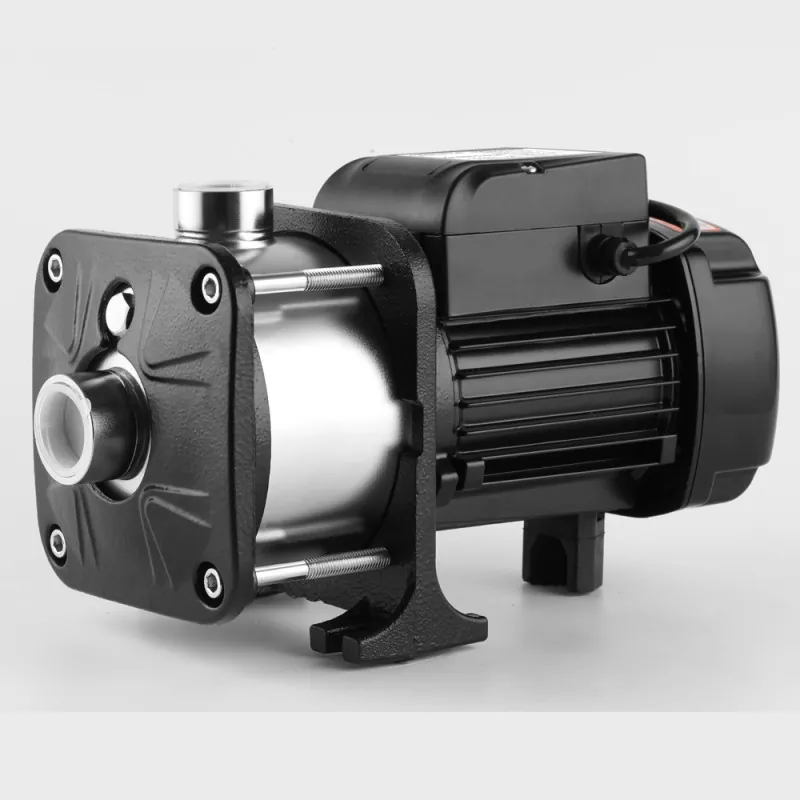

Многоступенчатый центробежный насос с высоким напором

Этот насос изготовлен из высококачественной нержавеющей стали, что обеспечивает его длительную работу и отсутствие ржавчины. Благодаря компактной конструкции насос CHM-2 может разместиться в ограниченном пространстве, обеспечивая при этом впечатляющую производительность до 3 м³/ч.

Одной из наиболее впечатляющих особенностей этого насоса является его многоступенчатая конструкция. Благодаря четырем рабочим колесам CHM-2 может создавать высокое давление, что делает его идеальным для применений, требующих высокого напора и высокого давления.

Особенности многоступенчатого центробежного насоса с высоким напором:

- Изготовлен из высококачественных материалов из нержавеющей стали.

- Компактная конструкция с расходом до 3 м³/ч.

- Многоступенчатая конструкция с четырьмя рабочими колесами для высокого давления и подъема до 50 метров.

- Простота установки и эксплуатации, низкий уровень шума и длительный срок службы.

- Идеально подходит для домашнего использования, ирригации и мелкомасштабного коммерческого применения.

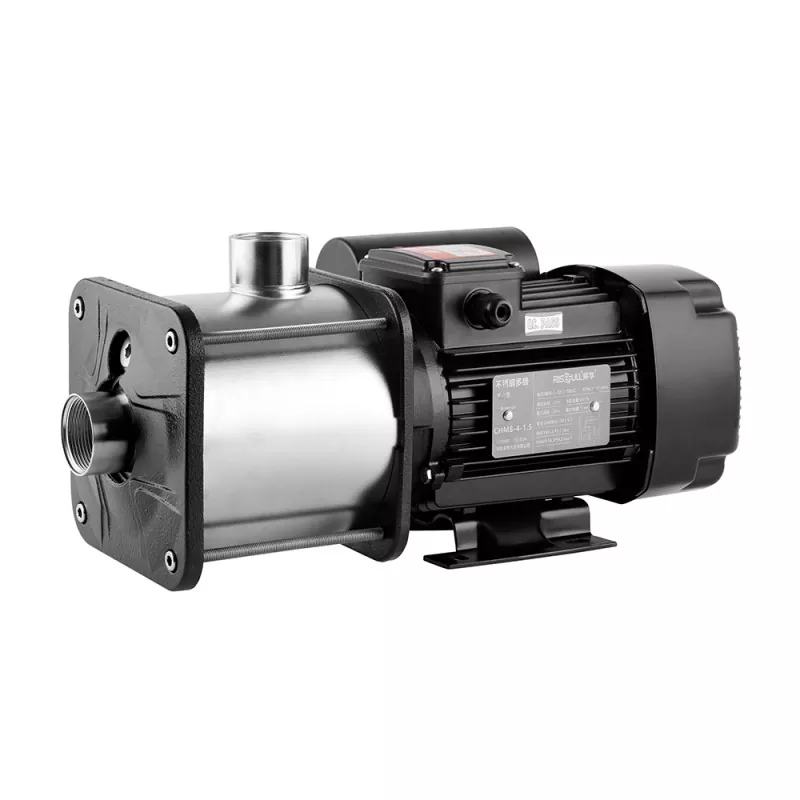

Горизонтальный многоступенчатый центробежный насос из нержавеющей стали серии CHM представляет собой относительно зрелый продукт на рынке в настоящее время, который имеет компактную конструкцию, стабильную работу, низкий рабочий шум и эффективность до 44-70%. Все компоненты, пропускающие воду, изготовлены из нержавеющей стали AISI304. Он широко используется в

1. Система кондиционирования воздуха и система отопления, вентиляции и кондиционирования воздуха.

2. Водоочистка: очистка и фильтрация воды.

3. Система водоснабжения: Прокладка трубопровода и повышение давления в здании.

4. Рыбная промышленность и сельское хозяйство: аквакультура, дождевание на фермах и капельное орошение.

Подробная информация о продукте

Данные о производительности

Модель	Власть кВт	Максимальный расход м³/ч	Макс Хед m	Номинальная точка (Поток@Голова)	Рабочее колесо Кол-во
ЧМ2-2	0.33	4.4	19.5	2м³/ч@18м	2
ЧМ2-3	0.37	4.5	29.5	2м³/ч@24м	3
ЧМ2-4	0.55	4.5	40	2м³/ч@32м	4
ЧМ2-5	0.65	4.6	50	2м³/ч@40м	5
ЧМ2-6	0.75	4.6	60	2м³/ч@47м	6
ЧМ2-7	0.9	4.6	70	2м³/ч@57м	7

Рабочее состояние

1. Температура жидкости: -15~105°C.

2. Максимальная температура окружающей среды: +45°C.

3. Максимальное давление: 10 бар.

4. Средние физические свойства:

● Чистая вода или аналогичная водная жидкость (без волокон, твердые частицы суспендируют ≤3% и диаметр ≤2 мм).

● Антифризная жидкость (основной компонент: гликоль).

● Слабая коррозионная жидкость (PH 5–9).

● Уплотнительная резина в насосе изготовлена ​​из EPDM (его нельзя использовать для подачи МИНЕРАЛЬНОГО МАСЛА).

5. Если высота превышает 1000 метров и вязкость среды больше, чем у чистой воды, необходимо увеличить запас водяного насоса во избежание перегрева двигателя.

Нет.	Компонент	Материал		Нет.	Компонент	Материал
01	Винт	СУС201		20	Винт	СУС201
02	Сливной винт	АИСИ304		21	Кронштейн	ХТ200
03	уплотнительное кольцо	ЭПДМ		22	Ротор	Сварной вал с AISI304
04	Крышка корпуса насоса	ХТ200		23	Несущий
05	Корпус насоса	АИСИ304		24	Катушка пробка	НБР
06	Накидная гайка	АИСИ304		25	Мотор
07	Рукав с локацией финального этапа	АИСИ304		26	Терминальная плата	ПБТ
08	Входной диффузор	АИСИ304		27	Клеммная коробка	ПП
09	Рабочее колесо	АИСИ304		28	Винт
10	Втулка вала из вольфрамовой стали	Вольфрамовая сталь		29	Конденсатор
11	Поддержка Диффузор	АИСИ304		30	Винт
12	Втулка вала	АИСИ304		31	Кабельный провод	ПП
13	Втулка вала	АИСИ304		32	Нижняя поддержка
14	Диффузор	АИСИ304		33	Пружинная шайба
15	Выходной диффузор	АИСИ304		34	Задняя обложка	ХТ200
16	Механическое уплотнение	Графит +SIC		35	Вентилятор	АБС
17	уплотнительное кольцо	ЭПДМ		36	Крышка вентилятора	ПП
18	Подкладочный диск	АИСИ304		37	Винт
19	Падение охранника	НБР
