Многоступенчатый напорный насос

При максимальной производительности 7 м³/ч многоступенчатый нагнетательный насос способен перекачивать широкий спектр жидкостей, включая питьевую воду, воду из колодцев или скважин и даже горячую воду с температурой до 105°C. Это делает его отличным выбором для использования во многих отраслях: от сельского хозяйства и горнодобывающей промышленности до производства продуктов питания и напитков.

Одной из ключевых особенностей насоса ЧМ-4 является его компактная и легкая конструкция. Это упрощает установку и эксплуатацию даже в ограниченном пространстве. Насос также спроектирован с низким уровнем шума и вибрации, обеспечивая тихую и эффективную работу.

Еще одной важной особенностью многоступенчатого центробежного насоса из нержавеющей стали CHM-4 является его энергоэффективность. Конструкция насоса гарантирует, что он потребляет меньше энергии, чем другие насосы аналогичной мощности, что позволяет сэкономить деньги на затратах на электроэнергию в долгосрочной перспективе.

Многоступенчатый нагнетательный насос также очень универсален и имеет широкий спектр модификаций, соответствующих вашим конкретным потребностям в перекачивании. Вы можете выбрать один из множества вариантов двигателя, размеров входного и выходного отверстия, а также рабочих колес, чтобы насос идеально подходил для вашего применения.

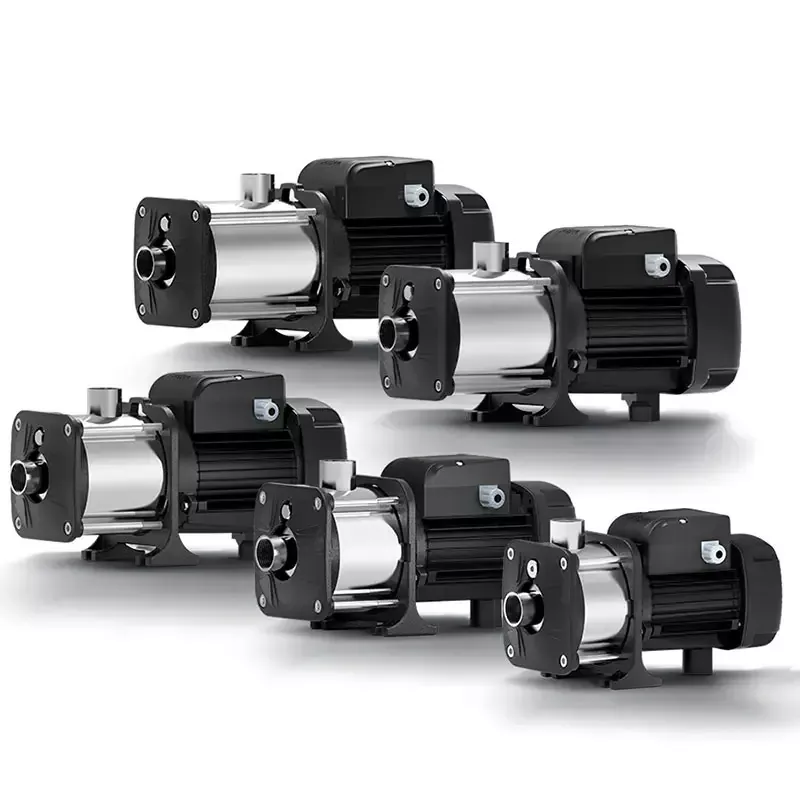

Горизонтальный многоступенчатый центробежный насос из нержавеющей стали серии CHM представляет собой относительно зрелый продукт на рынке в настоящее время, который имеет компактную конструкцию, стабильную работу, низкий рабочий шум и эффективность до 44-70%. Все компоненты, пропускающие воду, изготовлены из нержавеющей стали AISI304. Он широко используется в

1. Система кондиционирования воздуха и система отопления, вентиляции и кондиционирования воздуха.

2. Водоочистка: очистка и фильтрация воды.

3. Система водоснабжения: Прокладка трубопровода и повышение давления в здании.

4. Рыбная промышленность и сельское хозяйство: аквакультура, дождевание на фермах и капельное орошение.

Подробная информация о продукте

Данные о производительности

Модель	Власть кВт	Максимальный расход м³/ч	Макс Хед m	Номинальная точка (Поток@Голова)	Рабочее колесо Кол-во
ЧМ4-2	0.37	6.8	19.5	4м³/ч@15м	2
ЧМ4-3	0.55	6.8	29.5	4м³/ч@23м	3
ЧМ4-4	0.75	6.9	40	4м³/ч@31м	4
ЧМ4-5	0.75	6.9	50	4м³/ч@39м	5
ЧМ4-6	1	7.0	60	4м³/ч@46м	6
ЧМ4-7	1.1	7.0	70	4м³/ч@53м	7

Рабочее состояние

1. Температура жидкости: -15~105°C.

2. Максимальная температура окружающей среды: +45°C.

3. Максимальное давление: 10 бар.

4. Средние физические свойства:

● Чистая вода или аналогичная водная жидкость (без волокон, твердые частицы суспендируют ≤3% и диаметр ≤2 мм).

● Антифризная жидкость (основной компонент: гликоль).

● Слабая коррозионная жидкость (PH 5–9).

● Уплотнительная резина в насосе изготовлена ​​из EPDM (его нельзя использовать для подачи МИНЕРАЛЬНОГО МАСЛА).

5. Если высота превышает 1000 метров и вязкость среды больше, чем у чистой воды, необходимо увеличить запас водяного насоса во избежание перегрева двигателя.

Нет.	Компонент	Материал		Нет.	Компонент	Материал
01	Винт	СУС201		20	Винт	СУС201
02	Сливной винт	АИСИ304		21	Кронштейн	ХТ200
03	уплотнительное кольцо	ЭПДМ		22	Ротор	Сварной вал с AISI304
04	Крышка корпуса насоса	ХТ200		23	Несущий
05	Корпус насоса	АИСИ304		24	Катушка пробка	НБР
06	Накидная гайка	АИСИ304		25	Мотор
07	Рукав с локацией финального этапа	АИСИ304		26	Терминальная плата	ПБТ
08	Входной диффузор	АИСИ304		27	Клеммная коробка	ПП
09	Рабочее колесо	АИСИ304		28	Винт
10	Втулка вала из вольфрамовой стали	Вольфрамовая сталь		29	Конденсатор
11	Поддержка Диффузор	АИСИ304		30	Винт
12	Втулка вала	АИСИ304		31	Кабельный провод	ПП
13	Втулка вала	АИСИ304		32	Нижняя поддержка
14	Диффузор	АИСИ304		33	Пружинная шайба
15	Выходной диффузор	АИСИ304		34	Задняя обложка	ХТ200
16	Механическое уплотнение	Графит +SIC		35	Вентилятор	АБС
17	уплотнительное кольцо	ЭПДМ		36	Крышка вентилятора	ПП
18	Подкладочный диск	АИСИ304		37	Винт
19	Падение охранника	НБР
